浅谈怀化80吨电子汽车衡维修方法
时间:2020/9/24 14:19:29 点击次数:7939

浅谈怀化80吨电子汽车衡维修方法 介绍:

1电子汽车衡的结构。

SCS系列电子汽车衡秤通常由秤台、称重传感器、连接件、限位装置、接线盒、称重显示仪表等零部件组成,根据使用要求可以选配打印机、大屏幕显示器、计算机、稳压电源和UPS不间断电源等外部设备。

2.电子汽车衡秤工作原理。

被称重物或载重汽车置于承载器台面上,在重力作用下,通过承载器将重力传递至称重传感器,使称重传感器弹性体产生变形,贴附于弹性体上的应变计桥路失去平衡,输出与重量数值成正比例的电信号,经线性放大器将信号放大,再经AD转换为数字信号,由仪表的微处理机(CPU)对重量信号进行处理后直接显示重量数据。配置打印机后,即可打印记录称重数据,如果配置计算机及称重管理软件可将计量数据通过称重管理系统进行综合管理。

电子汽车衡秤(以下简称汽车衡秤)是汽车载重称量主要计量手段,随着汽车技术和汽车工业的迅猛发展,车型越来越大,而汽车衡秤随着载重吨位不断加大,从而计量*度、计量稳定性是摆在每*位从事计量工作者面前的重要课题*。而汽车衡秤的基础部分建造显得尤其重要,就是说基础部分建造的好,质量达标,使汽车衡秤整体结构合体、完好才能确保汽车载物称重的*、可靠。

浅谈怀化80吨电子汽车衡维修方法 说明:

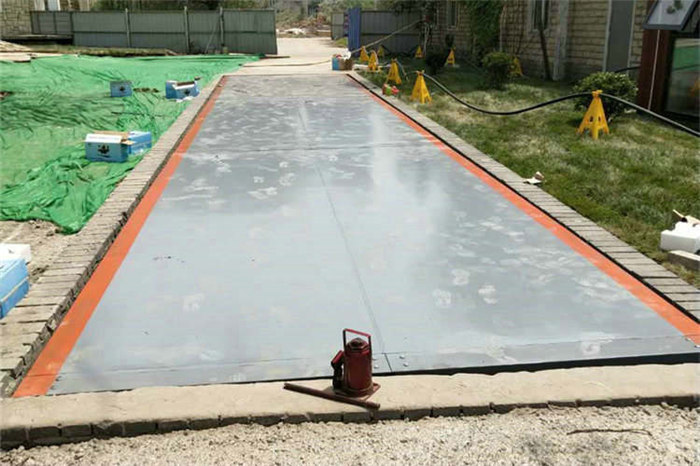

80吨电子汽车衡台故障分析

1.限位装置:限位装置有横向限位装置和纵向限位装置两种。检查限位装置的限位间隙是否正常,*般应调整在(23)mm

2.接线盒:*先检查接线盒有无水气侵入,如有水气用酒*擦洗,然后用电吹风吹干,其次用万用表测量屏蔽线与其他各线和秤台的电阻,有无泄露和短路。

3.传感器:查找传感器故障如下:

在接线盒内用万用表检查正激励和负激励间电阻值(在接线盒内通向仪表的信号电缆接线柱上测),其阻值大约为400Ω/传感器数。用万用表测量总输出端的正输出和负输出之间电阻,其阻值大约为2500Ω。如果发现阻值不对,按下*步继续查找。

逐次断开传感器,用上述方法,测量正负激励端或正负输出端间的阻*值,查出损坏的传感器。如果这步查找没问题,则按下步继续查找。

将砝码依次放在电子汽车衡秤台各个偏载点上,如果发现哪个偏载点上的示值不正确,再将砝码放在这个偏载点上重测。查出已损坏的传感器,或者脱开某传感器的输入端,在不通电的情况下测电阻值,应在350Ω左右。
