分析铸铁砝码上铸造字体的难易度 介绍：

概述

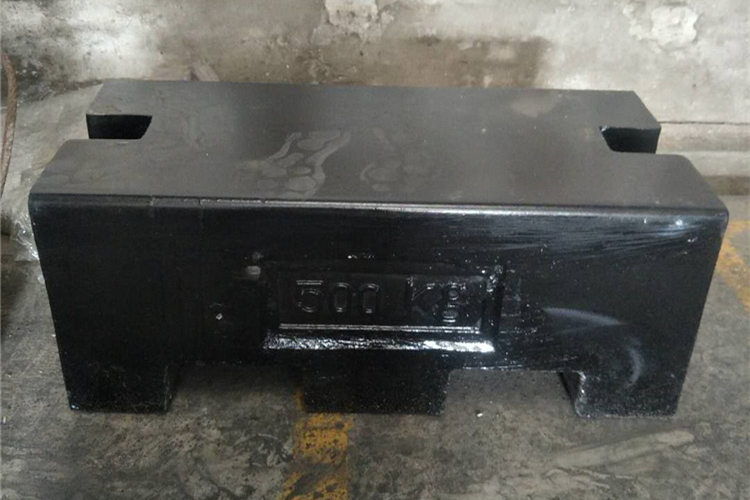

砂型铸造的铸铁砝码因其表面比较粗糙而使其表面上字体的字迹也很粗糙,或因粘砂而使字体不易清理造成字迹不清。尤其是在砂型铸造小字时因其笔画较细、字体较薄而造成粘砂、浇不足等原因,无法清理使得铸铁砝码报废再加上小字的制模、造型及浇注等都很困难,因而砂型铸造小字在铸造工艺上历来都是一个较难解决的间题。贵阳车辆厂在引进树脂砂生产设备后,在美国某公司的产品—活动接盘的工艺上不断改进摸索,通过多次试验,终于在这方面取得了显著成效。工艺制模模型的制作是成功的基础。字体如采用木料雕刻会因砂子和木料的摩擦而使其使用期限明显缩短,并且字体的尺寸也会受到明显影响,因而采用塑料板雕刻字体的原形,然后粘结在底板上制作成芯盒。实践证明,利用这种字体模型制作的芯子成品率高,质量好。

涂料

涂料是字体砂芯的必要补充。为了防止高温金属液体在进入型腔后和字体芯子发生化学反应而引起粘砂最终导致铸铁砝码报废。在铸造工艺上通常使用涂料,在型腔内形成一层涂料层,以防止金属液与砂型直接接触。试验证明采用醇基涂料能达到理想效果。其工艺要求主要为上涂料时在字体芯子部分不得有任何堆积,以防止浇注后,字体部分笔画残缺,无法进行焊修而报废上完涂料的芯子应及时点燃,以防止芯子强度因乙醇侵入而降低,造成浇注后字体部分因出现粘砂等铸造缺陷而报废。浇注要使高温金属凝固后铸铁砝码上的字体清楚,轮廓清晰,合适的浇注温度和浇注速度非常重要。如果浇注温度太低和浇注速度太慢,金属液在型腔中的流动性差,加上字体其本身特点,铸铁砝码就会因粘砂,浇不足,冷隔等原因而使字体不清楚,轮廓不清晰,最终导致出现废品。如果浇注温度太高,又会出现金属液和砂型中的树脂剧烈反应产生大量气体向铸铁砝码表面侵入而形成皮下气孔,导致铸铁砝码报废。结论通过在模型制作,造型材料,造型方式,浇注等工艺方面的调整、改进和完善,活动接盘的字体铸造问题得到了解决,取得了良好的效果,为铸铁砝码上小字的铸造积累了经验。

上述是分析铸铁砝码上铸造字体的难易度的详细说明，希望能帮助到您！
