各等级规格的砝码所需材料分析 说明：

1砝码通常应采用金属或合金制造，砝码应为耐腐蚀的。材料应在通常条件下使用或为了某种目的使用砝码时，砝码质量值的改变相对于该准确度等级的最大允许误差(见表5-1)而言可以忽略不计。

2E1等级、E2等级砝码

大于或等于1g的砝码，其材料硬度和表面的抗腐蚀性应优于或类似于奥氏体不锈钢。

3F1等级、F2等级砝码

为了提高砝码的抗腐蚀性和硬度，对于大于或等于1g的F1等级、F2等级砝码的表面应选用适当的金属铸造，其硬度和脆度应至少优于拉制黄铜。

1对于等于或大于1g的砝码,用于生产F1等级、F2等级砝码材料的硬度和脆度应至少等于铜合金的要求。

2对于大于50kg的砝码,用于生产F1等级、F2等级砝码体或外表面的材料的硬度和脆度应至少等于不锈钢的要求

4小于或等于50kg的M1等级、M2等级、M3等级砝码

4.1用于生产小于1g的砝码材料应用抗腐蚀和氧化的金属材料制造。

4.21g到50kg的圆柱体砝码应用铜合金,或硬度和抗腐蚀性与铜合金相类似的金属制造。灰口铁不应用于制造100g以下的砝码。

4.35kg到50kg的矩形六面体砝码应用抗腐蚀性至少等于灰口铸铁的材料制造。它的脆度不应超过灰口铸铁。

4.4矩形砝码的提钮应用无缝钢管或铸铁制造，应与砝码体整体铸造。

4.5戥秤的秤砣应由铸黄铜制造。

5大于50kg的M1等级、M12等级、M2等级、M23等级、M3等级砝码

5.1砝码应由一块或多块材料制造,材料的抗腐蚀性要等于或优于灰口铁。

5.2在正常使用的条件下，材料的硬度和强度应能承受加载和冲击。

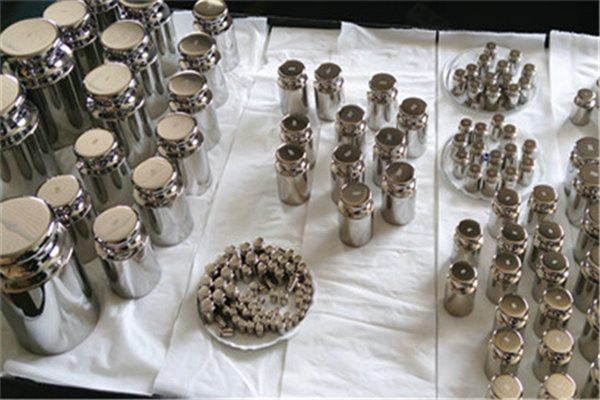

由于砝码是体现质量单位的实物量具,因此对它有较高的要求,首先要求质量的稳定，不能随时间的延续而改变。除谨慎小心地使用和精心维护、保养以外，在选料时，必须具备以下特点:

①稳定性好，具有物理和化学方面的稳定性，不受周围介质的腐蚀。

②具有良好的抗磁性,磁化率要小,对磁场作用无敏感。

③要有一定的硬度,坚固耐磨。

④组织紧密,无空隙，避免吸收水蒸汽及有害气体而产生腐蚀。⑤材料密度尽可能接近80g/cm3，减少空气浮力的影响。最常用的砝码材料有:

①铂铱合金材料:由90%的铂和10%铱制作成为铂铱合金材料,是制造砝码最好、也是最理想的材料。由于原材料冶炼和加工难度大，以及价格昂贵，所以仅仅用于国际公斤原器或国家公斤原器的制造材料。

②无磁不锈钢材料:JF1无磁不锈钢和普通无磁不锈钢，它们的材料密度接近8.0g/cm,磁化率非常小，JF1无磁不锈钢的磁化率小于0.0005;普通无磁不锈钢的磁化率小于0005,且材料性能稳定，耐腐蚀,适合制造E1、E2等级砝码。

③1Cr18Ni9Ti奥氏体不锈钢:目前是我国制造砝码最常用的金属材料。近几年研究发现,用这种材料制造的标准砝码，用于检定电子天平和采用电子天平进行质量量值传递时,存在不可忽略,且不能修正的磁性偏差。

④铜合金材料:最大优点是磁化率小,可认为无磁,材料密度在8.4g/cm,对于高准确度砝码的检定,应进行空气浮力修正。

⑤铝合金材料:以前通常用在制造毫克组片状砝码，材料密度为2.7g/cm。由于密度偏离

8.0g/cm³太大,因此现在生产厂家改用不锈钢材料生产毫克组砝码。

⑥钛材料:用于E1等级微克组砝码的制造材料。

⑦铸钢、铸铁材料:用于制造M1等级大砝码较多。

以上是各等级规格的砝码所需材料分析的详细内容，望采纳！
