皮带秤链码怎么计算显示重量
时间:2019/9/12 8:36:18 点击次数:12207

皮带秤链码怎么计算显示重量:

【链码特点:】

链码安装在皮带上方位置,校验过程方便快捷,自动化程度*,省时省力,*可靠;链码的收放均由电控系统自动操作,并设有远方输出接点,供程控室远控;

当输送机上方有较大空间时,可选用卷扬式收放装置,而当空间较狭窄时,可选用卧式收放装置;当选用卷扬式收放装置时,有两种方案供用户参考,*种方案是将卷扬收放装置固定在输送机框架上,需要*台输送机配*套收放装置;另*种方案是将收放装置固定在输送机上方的皮带廊顶部,并且可以在手动或电控状态下横向移动,用以达到*套收放装置标定两台输送机上皮带秤的目的,可节约成本。

【链码结构组成:】

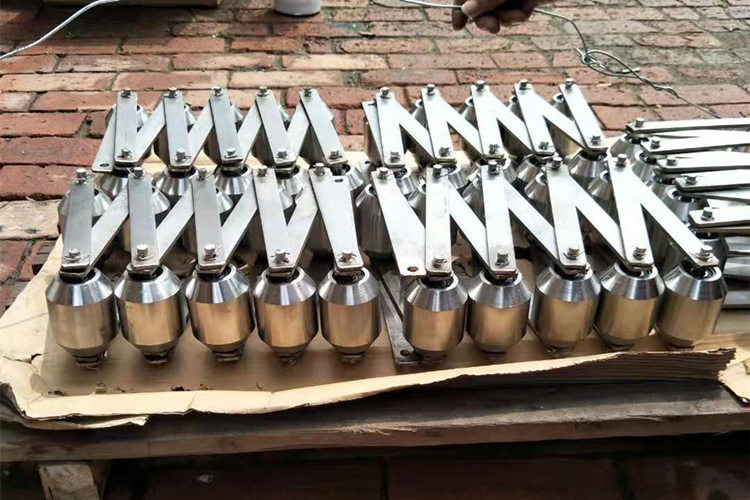

链码标定装置,由滚球、链片、内外连板和挂环等组成,

按设计型式可分为A型和B型两种(按照节距不同)。

标定*度*(静态0.03%,动态0.1%);

比实物校验结构简单、造价低,比挂码装置更接近实际;

结构合理,构成均匀,操作方便;

占地面积小,系统安全可靠;

节省人力,工作效率*;

链码校验长度的确定:

链码校验长度取决于电子皮带秤重托辊的数量,通常在托辊间距1.2米的情况下按如下选定:

当称重托辊为1组时,链码校验长度取5.2米,

当称重托辊为2组时,链码校验长度取6.2米,

当称重托辊为3组时,链码校验长度取7.2米,

当称重托辊为4组时,链码校验长度取8.2米。

链码标称值的确定:

按电子皮带秤检定的要求,链码的规格可取相应皮带输送机*大量程点的80%作为*负荷,取相应皮带输送机*大量程点的40%作为低负荷。其计算公式如下:

q*= Q/4.5×V (kg/m)

q低=Q/9×V(kg/m)

计算完毕后还须圆整为标准系列选定。

式中:q*——皮带秤*负荷*对应的链码规格的大小(单位kg/m)

Q低——皮带秤低负荷*对应的链码规格的大小(单位kg/m)

Q——皮带输送机*大流量(单位t/h)

V——皮带运动速度(单位m/s)
