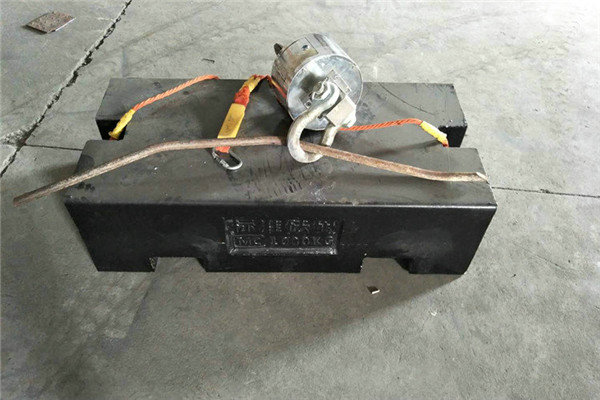

铸铁砝码常温发黑处理的工艺流程说明 介绍：

    我们现在已试制成功一种钢铁常温发黑液,其组成和工艺条件是硝酸毫升升亚硒酸、克升对苯二酚克升硝酸铜、克升添加剂、克升密度、千克升值、使用温度室温发黑时间、分钟使用该发黑液进行零件发黑处理,克服了碱性发黑工艺中存在的缺点,可以成功地取代传统的发黑方法,性能和使用效果优于国内外同类的常温发黑剂溶,适用于铸铁、低碳钢,高碳钢及弹簧钢等多种钢铁零件的表面发黑处理。目前,我们已将该常温发黑液使用于铸铁砝码的发黑工艺,性能稳定,效果显著。

    铸铁砝码的原碱性发黑工艺的流程为装篮—除油碱液加温,℃以上—清洗—酸洗—清洗—发黑碱液加温,“℃,分钟—清洗—热皂化℃以上—热水洗℃以上—热油煮℃以上。现在,铸铁砝码的常温发黑处理的工艺流流程如下装篮—除油—清洗—酸洗清洗—发黑—清洗—脱水封闭。现将各工序介绍如下。装监为了使铸铁砝码的表面发黑膜能够均匀一致,在装篮时,应尽量使各零件间不存在着面接触,零件疏松地布满篮底部一层即可除油主要为酸洗和发黑处理作准备除油是常温发黑处理成功与否的关键所在。

    我们利用了原碱性发黑的除油设备,即采用碱性去油液加热除油法,直至零件表面的油污清除千净为止。检验办法是挂水法。将除过油的零件用自来水漂洗、分钟取出零件,如果观察到零件表面水膜均匀一致,无水滴凝集,就说明零件除油已干净,可以进行下一道工序。酸洗将零件浸入帕盐酸工业盐酸水、件体积比配制中,酸洗、分钟目的是去掉零件表面的氧化层及除锈,增加零件的表面活性。除锈干净后,将零件用自来水漂洗分钟发黑发黑液为常温发黑原液与水体积的比例稀释而得到。视零件的材料、形状及尺寸大小等因素,发黑液采用不同的体积比配制而成发黑工艺过程发黑液在常温常压条件下使用。将上述处理完毕的零件,浸入已配制好的发黑液中,并上下抖动儿次,使发黑均匀,避免零件叠压时间、分钟将发黑后的零件,用自来水漂洗、分钟。用目测法鉴别发黑外观质量状况。

    在阳光下,如果观察到铸铁砝码表面的黑色氧化膜色泽均匀一致,没有明显花斑、锈斑及附着物,黑色擦不掉,则可初步确定为发黑质量合格脱水封闭将初检合格的零件浸入脱水防锈油中,抖动脱水油封。时间分钟后,取出发黑件即可。脱水封闭后的零件,外表更为光泽,发黑膜更清晰美观。

上述是铸铁砝码常温发黑处理的工艺流程说明的详细内容，希望能帮助到您！
